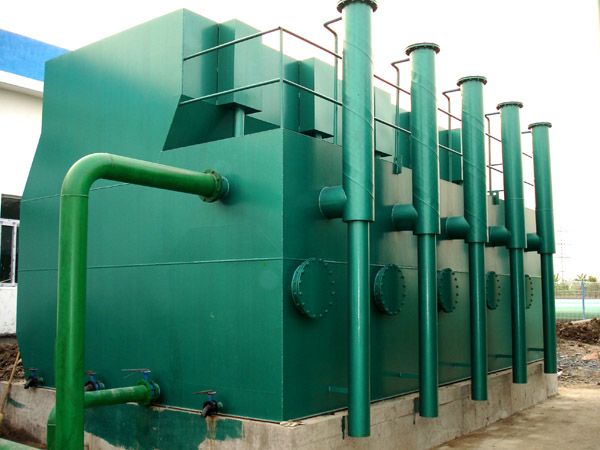

重力式无阀滤池用于养殖业，工矿企业及城镇的中小型水厂。滤前水应经混凝沉淀或澄清处理。养殖业用于深井海水或者淡水的去锰，去铁。

工作特点：

进水由进水管送入滤池，经过滤层自上而下进行过滤，滤后清水从连通管进入清（冲洗）水箱内贮存。水箱充满后，水从出水槽流入清水池。

滤池运行中，滤层不断截留悬浮物，滤层阻力逐渐增加，促使虹吸上升管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，并通过抽气管不断将虹吸下降管中的空气带走，使虹吸管内形成真空，发生虹吸作用，则水箱中的水自下而上地通过过滤层管、下降管排至排水井排出。

设计要点：

（1）进水系统

1）当滤池采用双格组合时，进水箱可兼作配水用（又称进水分配箱）为使配水均匀，要求两堰口的标高、厚度及粗糙尽可能相同。堰口设置标高较为重要，可按下下述关系式确定：

堰口标高=虹吸辅助管管口标高+进水管及虹吸上升管内各项水头损失+保证堰上自由出流的高度（10-15cm）

每格分配箱大小一般为0.6mx0.6m-0.8mx0.8m.

2)为防止虹吸管工作时，因进水管带入空气而可能产生提前破坏虹吸现象，应采取下列措施：

1.在滤池将冲洗前，进水分配箱内应保持有一定的水深，一般考虑箱底与滤池冲洗水箱平。

2.进水管内流速一般采用0.5-0.7m/s。

3.为安全起见，进水管U行存水弯的底部中心标高可放在排水井井底标高处。

（2）滤水系统：滤料根据行业不同选用氧化锰，氧化铁，石英砂，无烟煤，陶瓷滤料等等

1）顶盖的作用是将冲洗水箱的清水于滤层上部的待滤进水隔开，故要求上下不能漏水。顶盖面与水平面夹角为10°-15°，以利于反冲洗时将排水汇流至顶部管口，经虹吸管排出。

2）浑水去高度（不包括顶盖椎体部分高度）一般按反冲洗时滤层的最大膨胀高度，再适当增加10cm安全高度确定。

3）滤料层的粒径及厚度一般为：

单层滤料：砂、粒径0.5-1.0mm,厚度700mm.

双层滤料：粒径1.2-1.6mm,厚度300mm;砂、粒径1.0-0.5mm,厚度400mm.

(3)配水系统

1）由于冲洗水箱位于滤池顶部，冲洗水头不高，故配水系统均此阿勇小阻力系统。

2）常用的配水形式有以下四种：豆石滤板、格栅、平板孔式、滤头

3）集水区有时亦称为配水室。要具有一定高度，使冲洗配水均匀，一般可采用30-50cm(面积大时，采用较大值)。

4）出水管管径一般同进水管。

（4）冲洗系统：

1）冲洗水箱：重力式无阀滤池的冲洗水箱置于滤池顶部，水箱容积一个滤池冲洗一次所需的水量确定。如采用双格滤池组合共用一个冲洗水箱，则水箱高度可降低一半，但由于高度减少，冲洗强度相应也有所减低，应进行水力核算。

2）连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池，其形式、大小应该满足水头损失和布水均匀的要求，目前各种布置大致。

3）虹吸管一般采用形成虹吸较快的向上锐角布置形式，管口是虹吸作用的控制高程，当虹吸上升管内水位达到虹吸辅助管口时，滤池进入冲洗阶段。与冲洗水箱最高水位之间的高差，即等于期中允许水头损失值。虹吸管管径取决于冲洗水箱平均水位与排水井封水位的高差，和冲洗过程中平均冲洗强度下各项水头损失值的总和。虹吸下降管管径应比上升管管径小1-2级。

4）采用虹吸辅助管，可减少虹吸形成过程中水量流失，加速虹吸形成。泳池设备当虹吸上升管内达到虹吸雇主管管口后，水流即辅助管内垂直下降，由于流速极高，形成负压，使抽气管抽气。

5）当冲洗结束时，通过虹吸破坏管进入空气，使虹吸破坏，冲洗停止。虹吸破坏管管径不宜过小，以免虹吸破坏不彻底，但管径过大也会造成较多水量流失，管径一般采用15-20mm,为延长虹吸破坏管进气时间，使虹吸破坏彻底，在破坏管底部可加装虹吸小斗。

6）无阀滤池的冲洗是全自动的，有时因管理上的需要，在滤池水头损失还没有达到最大值时就需要冲洗，为此需设有强制冲洗器，强制冲洗器是利用压力水造成辅助管内产生负压，通过抽气管的作用形成虹吸。

7）冲洗强度调节器是设置在虹吸下降管口下部的锥形挡板，调整挡板与管口的间距即可控制冲洗强度。

8）排水井：除排泄冲洗水外，兼作虹吸下降管管口的水封井，排水井水封水位决定于虹吸水位差。
