普通化粪池

玻璃钢地埋池基础知识及参数

玻璃钢地埋池材料：主要原料为有机树脂、玻璃纤维、滑石粉填充料。成品可喷漆，也可在加工时直接加入色浆。

制作工艺：自动机械缠绕机整体制成筒体，另外上封头后，加装填料等后续处理而成。

玻璃钢地埋工作原理：

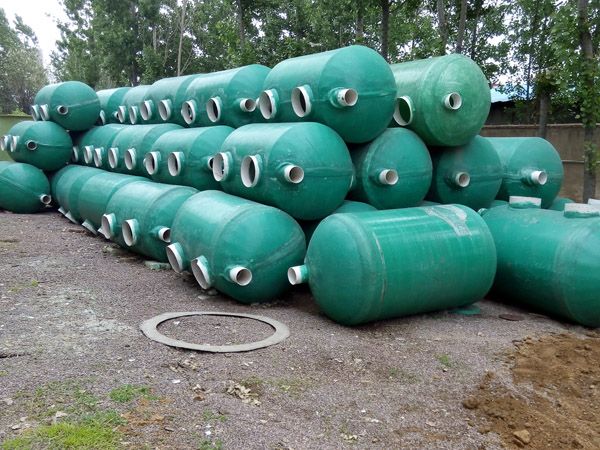

外形一般为横放的圆筒状，两端封头采用力学凹凸面设计或者半球型制作，筒体本体采用环向密集波纹体曲面结构设计或者内部有多道环冲板制作，抗压强度承载能力高，内部设有相通的隔舱板，隔舱板上一般设有立体弹性填料，隔板上的过水孔上下错位，形成旋流,避免了短路，延长了污水的实际停留时间;

同时, 隔板将整个罐体分成多个部分:包括多级生化室、澄清室等，生化室内部的高效生物填料，填料上附着生长有大量的微生物,从而使污水与微生物的接触面积和时间得到了极大的增加，大大提高了反应效率,使化粪池内的固体和液态有机物被去除,使污泥减量化、无害化, 处理出水达到国家规定的排放标准的B2级，B1级，A级（需要加装特殊填料或者流化床曝气处理），或中水回用标准。

原理利用沉淀和厌氧发酵去除生活污水中悬浮物性有机物的最初级处理构筑物生活污水中含有大量的粪便、纸屑、病原虫等杂质，悬浮物固体浓度为100-350mg儿，有机物浓度BOD5在100-400mg儿之间，其中悬浮性的有机物BOD5在50—200mg儿。污水进入化粪池经过≮12—24h的沉淀，去除50％—60％的悬浮物。沉淀下来的污泥经过3个月以上的厌氧消化，使污泥中的有机物分解成稳定的无机物，易腐败的生污泥转化为稳定的熟污泥，改变了污泥的结构，降低了污泥的含水率，定期清掏外运，填埋或用作肥料。

玻璃钢地埋适用范围：

住宅小区建筑、办公楼、学校、疗养院、企业车间、生活间等工业民用建筑的生活、粪便污水的初步处理。

玻璃钢地埋特点：

1.占地面积小

产品结构紧凑，占地面积小，实际占地面积为传统化粪池的60%左右，节约土地资源。

施工完毕后该产品上方可承载10T载重汽车通行，超过10吨的为增强型定制时要特别说明。

2.环保，安装短

工厂一体化生产，一次整体成形，无接缝、无渗漏、无污染，一次性彻底解决了传统砖砌化粪池裂缝后污染地下水源的问题，施工现场一次性吊装到位，半天即可完成安装，大大提高了施工效率，缩短建设周期，提高了经济和社会效益。

3，产品造价低,物美价廉

该产品造价低于钢筋水泥混凝土化粪池20%左右，与砖砌化粪池基本持平。环保化粪池物美价廉，为各行各业用户所能承受，深受房地产公司及施工总包单位的喜爱。

4.材质抗腐,使用寿命超过70年

该产品采用高强度玻璃纤维与不饱和聚酯树脂复合而成，无腐蚀、抗酸碱、不易老化、不变形。抗压、抗冲击强度高，经久耐用，正常使用情况下使用寿命超过70年。

玻璃钢地埋设计选用

1.地埋的选用根据不同建筑物的不同用水量，不同清掏周期， 由单项工程设计人员计算得出设计参数

2.列表按污泥量0．7升/人天、水量50升/人天、暂留时间≮12-24   小时计算

3.列表每户平均以4人计算。

4.同参数选用则清掏期可延长至360天。

5.地埋容积如超过100m³时，可用两个单罐并联或串联设置，若串联，设计人员与用户必须提前通知厂家预定，玻璃钢地埋罐体外壁间距不得小于500mm。

注;具体参数由与厂家技术人员设计

玻璃钢地埋选址

 1 2、玻璃钢地埋的地点设置，原则以不影响建筑基础即可： 因玻璃钢地埋最大特点是永不渗漏， 因此设置地点选择性大，摆放灵活。一般距离生活饮用水水池不得小于10m，距离地下取水构筑物不得小于30m，当建筑物基础平面高于玻璃钢地埋基础平面时，地埋外壁距离建筑物外墙净距不宜小于2m，当建筑物基础平面低于地埋基础平面时，玻璃钢地埋外壁距离建筑物外墙净距不宜小于5m，两种放置方法均不得影响建筑物基础。

 3、整体生物地埋顶部最小覆土在冻土线一下，最大覆土不宜超过3m。在寒冷地区，最低温度低于-10~C时，化粪池的覆土深度不得小于1．2m，在最冷月平均气温低于-13℃的地区，设计人员在考虑玻璃钢地埋的设置深度时。

 4、玻璃钢地埋安装在绿化带、草坪、人行道下，覆土不宜超过1．5m；也可安装在道路地段，若整体化粪池顶部荷载超过10吨时，设计人员应向厂家提出，并在现场研究保护措施。

 5、井盖：不过汽车时，采用加锁轻型双层井盖及盖座；可过汽车时，采用加锁重型双层。考虑到小区绿化的需要或道路广场铺砌的需要，铸铁或高分子井盖与地面平，在有铺砌地面处，井盖可适当降低至铺砌地面砖下，但井盖上的铺砌地面砖必须在需要打开井盖时可以开启。

玻璃钢地埋施工方案

●开挖基槽时应掌握地质情况

A.当地耐力≧10吨时，有地下水时可根据情况进行井点或明排降水后铺设≧200mm级配砂石垫层后载铺设100mm砂 　　垫层即可，无地下水时罐底需夯实，罐底夯实后在铺设100mm砂垫层，避免埋设在土质不实的地基上。

B.当地耐力﹤10吨时地基需增加≧200mm混凝土垫层处理后再铺设100mm砂垫层即可。

●基槽放坡可根据土质情况而定，但地埋的四周应留出700mm的回填土工作面。

●地埋安装就位后应及时回填土，回填土时化粪池底部两侧必须夯实，压实系数95％以上，回填土与往地埋内充水同时进行，充水水位至地埋上部出水口位置，以防化粪池位移，回填土严禁使用建筑垃圾，尖角石块必须剔出。

1.当地埋埋设深度≧1.2米时，地面荷载为公路II级,若荷载超出公路II级时路面需增加构造保护措施，具体情况由现场技术人员确定。

2.地埋埋设在﹤1.2米时，如需通过车辆时，路面需增加构造保护措施，具体情况由现场技术人员确定。

3.埋设深度计算及管道连接说明：

计算公式参照如下：（进水管上管顶距化粪池罐顶100mm，出水管上管顶距化粪池罐顶150mm）.

●无地下水H=H1+d+100 H1=h+100

●有地下水H=H1+d+100+200 H1=h+100

4.需方在定货时，需向厂家说明管径尺寸，地埋在出厂前，厂家负责由罐体接出连接管300mm，由罐体至进出水检查井的连接由需方完成，管道连接参照UPVC管道工程技术规程。

5.地埋的排气管参照国标05s702图集制作。

6.检查井做法可参照"华北标"《建筑设备施工安装通用图集》91SB4-1"排水工程"中相关做法。

7.地埋并联

当地埋容积超过50m3时，可用两个单罐并联。（两罐体间距不小于600mm。其它做法同单体做法）。

产品安装说明

一、地埋安装施工示意图。（见下面附图）

二、地埋基底与建筑物水平净距，不应小于化粪池基底与建筑物基底高差的2倍。

三、地埋基底一般情况下，在自然素土上，铺设50-100mm黄沙扩建层找平即可，如遇特殊地基，应作特殊处理。

四、施工作业程序

放线 -> 挖基槽、排地下水 -> 垫层找平夯实 -> 地埋灌水 -> 分层回填 -> 砌连接井现场初步验收。

A、放线挖槽坑：使用者应根据工程设计图纸中地埋的型号、按型号尺寸、标高、放线开挖基槽并且符合国家有关施工规范的各项规定。在地下水位较高的条件下，开挖坑槽必须排水。

B、基底垫层：采用黄沙厚50-100mm，剔除砂中夹带的较大的尖角砖石或杂物，并找平夯实，准备地埋安装就位。

C、安装就位：

（1）小型池最好采用小吊装（也可人工滚管就位安装）；

（2）吊装就位前基层垫必须找平；

（3）吊装时必须注意地埋进出口方向，箭头所指一端为出口方向，请注意核对是否符合工程设计图要求；

（4）地埋标高必须符合工程设计图要求；

（5）本产品吊装就位后，测定水平度，局部调整垫层使之水平。

D、地埋灌水：安装就位符合要求之后，池内必须灌满清水超过地下水位使之稳定。

E、分层回填、严禁将建筑垃圾作为土壤回填，回填土大的尖角石块应剔除，回填土应分层夯实，按每层30mm进行，宜用人工夯实，切忌局部猛力冲击，必须遵守施工规范中回填土作业的条文规定，必须使池子周围回填土密实。

F、砌连接井：回填达到施工规定要求后可砌筑进出口连接井，连接井水道通用图施工，井底垫层必须夯实而后浇制混凝土底板，井中作流槽，并严格执行工程设计值标高。

6、初步验收：

（1）地埋进水管、出水管直接砌入井壁内、管外壁与井壁连接处用1:2或1:3水泥砂浆填接口。

（2）地埋进出口管以管顶平接原则施工。

（3）地埋在现场初步峻工验收后，严禁倾倒垃圾或生活垃圾。

五、本节"安装说明"中施工作业之条文，提供设计人员、施工人员和筹建单位施工管理人员工作参考。

玻璃钢化粪池安装

字体大小：大 | 中 | 小 2009-06-19 23:12 - 阅读：252 - 评论：1

●开挖基槽时应掌握地质情况

A.当地耐力≧10吨时，有地下水时可根据情况进行井点或明排降水后铺设≧200mm级配砂石垫层后载铺设100mm砂 　　垫层即可，无地下水时罐底需夯实，罐底夯实后在铺设100mm砂垫层，避免埋设在土质不实的地基上。

B.当地耐力﹤10吨时地基需增加≧200mm混凝土垫层处理后再铺设100mm砂垫层即可。

●基槽放坡可根据土质情况而定，但地埋的四周应留出700mm的回填土工作面。

●地埋安装就位后应及时回填土，回填土时地埋底部两侧必须夯实，压实系数95％以上，回填土与往地埋内充水同时进行，充水水位至地埋上部出水口位置，以防地埋位移，回填土严禁使用建筑垃圾，尖角石块必须剔出。

1.当地埋埋设深度≧1.2米时，地面荷载为公路II级,若荷载超出公路II级时路面需增加构造保护措施，具体情况由现场技术人员确定。

2.地埋埋设在﹤1.2米时，如需通过车辆时，路面需增加构造保护措施，具体情况由现场技术人员确定。

3.埋设深度计算(如图所示)及管道连接说明：

计算公式参照如下：（进水管上管顶距化粪池罐顶100mm，出水管上管顶距地埋罐顶150mm）.

●无地下水H=H1+d+100 H1=h+100

●有地下水H=H1+d+100+200 H1=h+100

4.需方在定货时，需向厂家说明管径尺寸，地埋在出厂前，厂家负责由罐体接出连接管300mm，由罐体至进出水检查井的连接由需方完成，管道连接参照UPVC管道工程技术规程。

5.地埋的排气管参照国标05s702图集制作。

6.检查井做法可参照"华北标"《建筑设备施工安装通用图集》91SB4-1"排水工程"中相关做法。

7.地埋并联

当地埋容积超过100m3时，可用两个单罐并联。（两罐体间距不小于500mm。其它做法同单体做法）。
